圧送ポンプ式
排水ドレンアップシステム
圧送ポンプ式ドレンアップシステムとは
床下に大掛かりな排水管の工事をすることなく、 ポンプの力で排水を送り出すシステムです。従来の重力式排水ドレンでは設置できない場所や、工事費用が高額になるため設置をあきらめていた場所にも簡単に設置できます。中小規模に最適な排水システムです。

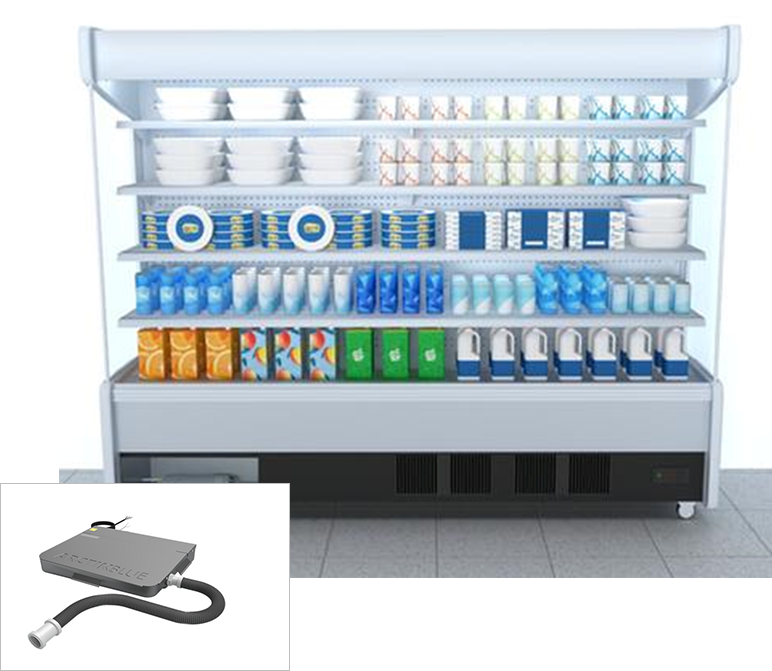

冷蔵／冷凍ショーケース
中小規模スーパーマーケットに
最適な排水システム

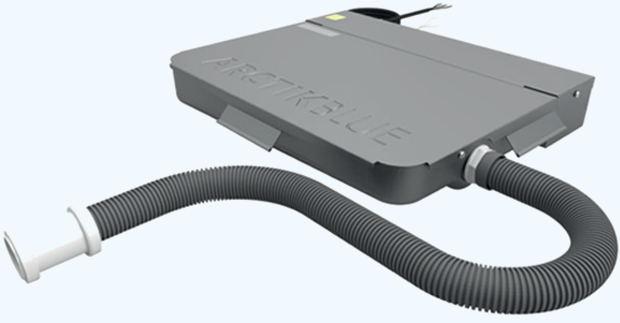

圧送ポンプ式（型式：HCAX-87）
冷蔵・冷凍ショーケースの霜取りで発生するドレン水の収集、排出のために設計された専用ポンプです。小規模な移設や改装にも対応します。
50ℓ/h：1時間あたり：50リットルの排水ドレンを送出する能力を持つポンプを使用しています。
20m：高さ20ⅿまでの高さまで排水ドレンを押し出す力を有するポンプを使用しています。

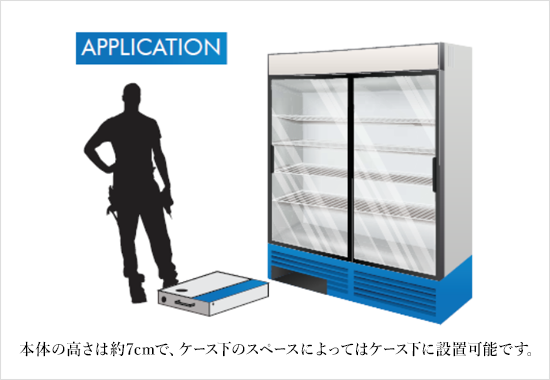

下などに収まる薄型サイズです。
-
超薄型ボディ
冷蔵／冷凍ショーケースの下の限られたスペースに配置可能。発生した排水ドレンは、4.1リットルまで貯蔵できます。
-
ロータリダイヤフラム
特許取得済のロータリーダイヤフラムポンプはドライ運転も可能なパワフルな薄型ポンプでスライム状の異物も排出します。
-
ドライ・ドレン・チャネル
排水が溜まるトレイ部は堅牢な一体成型で加工され、トレイに水が残らないデザインにすることでトレイ内での有機生成物の発生を抑制します。
| 最大吐出量 | 50ℓ/h |
|---|---|
| 最大揚程 | 20m |

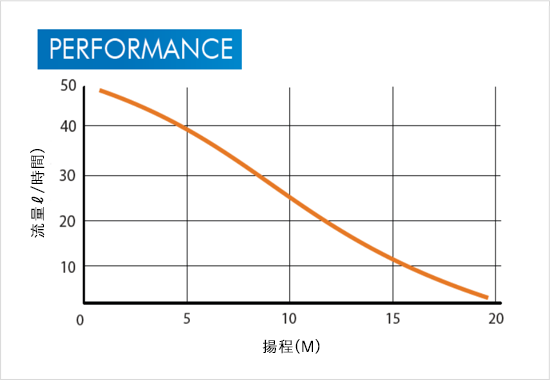

性能
| タンク容量 | 4.1ℓ |
|---|---|
| ポンプ発停水量 | 0.33ℓ |
| 警報出力 | 無電圧リレー |
| 最大警報レート | 5A、250VAC |
| 入力電圧 | 100-230VAC、50-60Hz、0.32A |

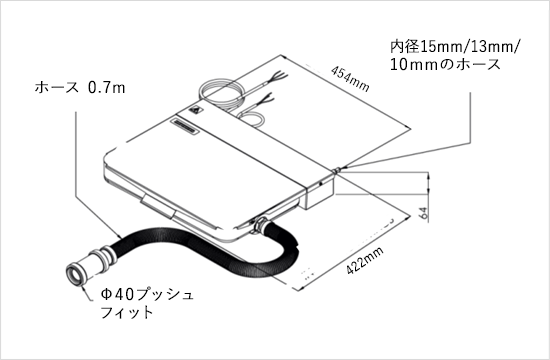

寸法
| Inlet | ホース：Φ40mm PushFit本体：25A |
|---|---|
| Outlet | 内径15mm/13mm/10mmのホースが接続可能 |
| 寸法 | 454(L)x422(W)x64(H)mm |
| 重量 | 4.6kg |
| 作動温度 | 5〜45℃ |
メンテナンス
- タンク内にドレン水を残さないようにしてスライムの発生を抑制します。
- ポンプの吸引口に達したスライムは吸引され排出されます。
- 従来に比べて冷ケースのドレンパン排出口とドレンポンプを近接することができ、ドレンパンとドレンポンプ間の配管内の滞留を少なくすることができます。
動画

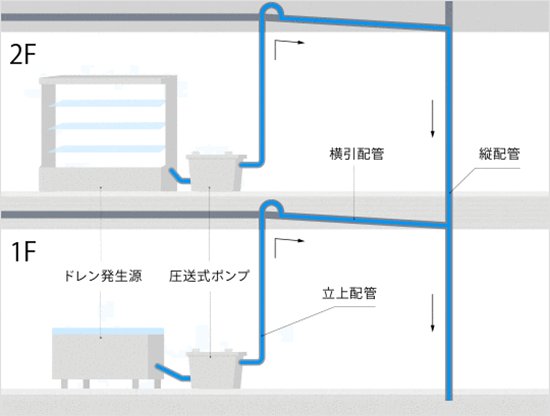

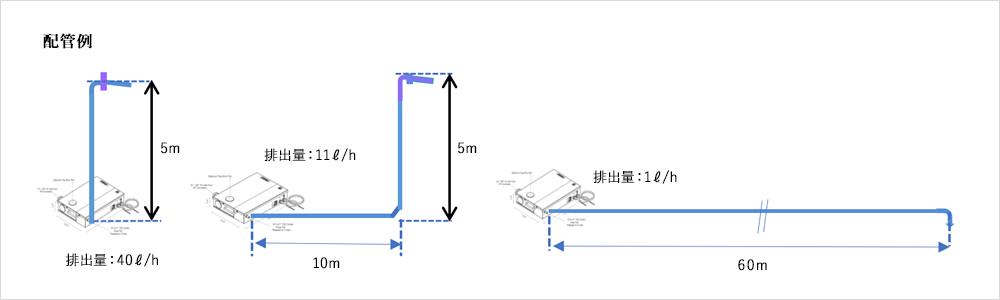

配管
使用状況に合わせて、より自由にポンプの設置位置を選定できます。
ドレンポンプからの排出配管をより自由に敷設できます。
さまざまな現場の揚程に対応します。

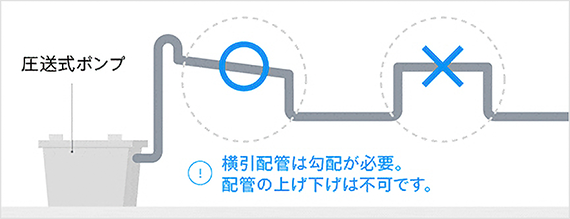

立上後の横引配管は下り勾配を推奨いたしますが、一定範囲での水平配管も可能で配管内の遺物も排出します。
水平配管（内径15mm）、フローレート10ℓ/hの場合
環境負荷
ドレン水を強制的に蒸発させる方式と比較では、エネルギー消費量を大幅に削減することができます。
また、蒸発したドレン水による不快な室内空間の原因になりません。

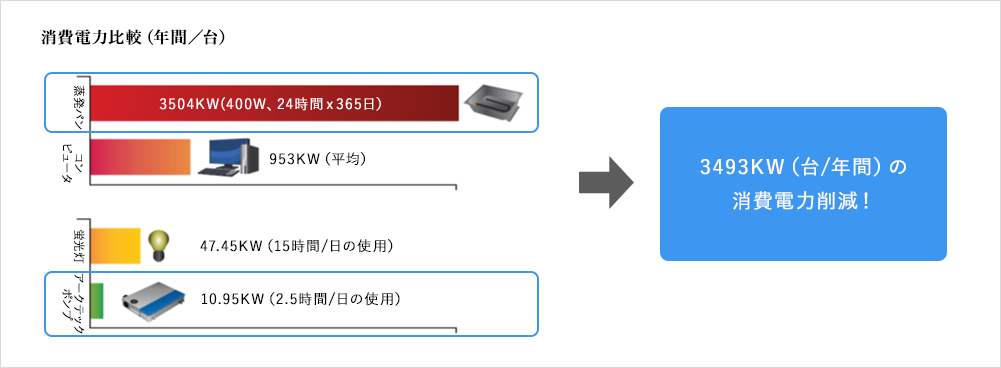

省エネルギー効果
床下に配管を組めない場合も環境負荷に配慮したドレン排水システムが構築できます。
従来のポンプと比較して消費電力が少なく、大きな省エネルギー効果が期待できます。
業務用冷蔵庫／冷凍庫
使用用途・製品設置の一例
| 警報出力 | 無電圧リレー |
|---|---|
| 最大警報レート | 5A 250VAC |
| 入力電圧 | 100-230VAC、50-60Hz 0.32A |
| 寸法(mm） | 重量 | 作動温度 |
|---|---|---|
| ドレンポンプ 234(L)x68(W)x58(H) | 1kg | 5-45℃ |
| リザーバタンク 70(L)x59(W)x56(H) | 0.2kg | 5-60℃ |
動画
配管
ドレン発生源近傍に配置したリザーバータンクから最大7m上にドレンポンプを設置でき、より自由に配管できます。
| 排出流量(ℓ/h) | ||||
|---|---|---|---|---|
| リフトアップ (Y) | 水平横引 (X) | |||
| 5m | 10m | 20m | 30m | |
| 0m | 40 | 40 | 39 | 38 |
| 2m | 39 | 38 | 38 | 37 |
| 7m | 37 | 37 | 36 | 35 |
